ZCM系列燃气电磁阀

燃气电磁阀产品用途

ZCM系列燃气电磁阀是适用于城市煤气、液化石油气、天然气等多种煤气为加热燃烧介质管路做二位式通断切换，进行温度自行控制的执行机构。它广泛应用于纺织业、印刷业的煤气热定型和玻璃、灯泡业的窑炉加热及其他行业的煤气加热自控系统。

燃气电磁阀技术参数

公称通径（mm）	10～350
公称压力（MPa）	1.0
工作压差（MPa）	0～1.0
适用介质	煤气液化气石油气等
介质温度（℃）	-20～100
介质粘度	小于50CSt （大于50时需定制）
防护性能	防水、防爆（Exd IICT5）燃气电磁阀一般都需要防爆
阀芯材质	均为不锈钢
作用方式	常开常闭
连接方式	内螺纹、法兰、(外螺纹和特殊接口可定做或加转接头)
功率（W）	10～120
电压	220V AC (其它可订制)
阀体材质	HT200 WCB CF8
泄漏量	零
备注	特殊型可定制

燃气电磁阀工作原理

常闭：当线圈通电时，先导阀芯吸合，先导孔打开，阀上腔卸压，活塞靠下腔介质压力推动，电磁阀打开。
当线圈断电时，先导阀芯靠弹簧复位，先导孔关闭，阀上腔由活塞节流孔增压和复位弹簧的推力，电磁阀关闭。
常开：当线圈通电时，先导阀芯靠弹簧复位，先导孔关闭，阀上腔由活塞节流孔增压和复位弹簧的推力，电磁阀关闭。
当线圈断电时，先导阀芯靠弹簧复位，先导孔打开，阀上腔卸压，活塞靠下腔介质压力推动，电磁阀打开。

注：出口端压力大于进口端压力，介质会反向导通。可安装止回阀。

燃气电磁阀产品特点

·分布直动膜片式

·空军、海军配套产品

·零压启动、零泄漏

·可持续长时间通电

·阀门流量系数比普通阀提高10%

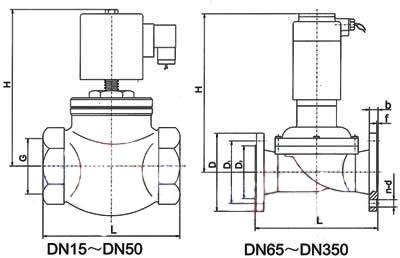

燃气电磁阀外型尺寸

燃气电磁阀_尺寸图

DN	H	L	D	D1	D2	b	n-ød
10	210	130	90	60	41	14	4-14
15	210/145	140/115	95	65	46	14	4-14
15	内螺纹	G:1/2 H:111 L:69
20	210/155	150/115	105	75	56	16	4-14
20	内螺纹	G:3/4 H:118 L:72
25	210/1666	160/135	115/110	85	65	16	4-14
25	内螺纹	G:1 H:129 L:100
32	221/205	180/148	140/135	100	76	18	4-19
32	内螺纹	G:1-1/4 H:164 L:110
40	230/218	200/160	150/145	110	84	18	4-19
40	内螺纹	G:1-1/2 H:166 L:121
50	252/228	230/202	165/156	125	99	20	4-19
50	内螺纹	G:2 H:200 L:155
65	390	290	185	145	118	20	4-19
80	401	310	200	160	132	22	8-19
100	408	350	220	180	156	24	8-19
125	424	400	250	210	184	26	8-19
150	515	480	285	240	211	26	8-23
200	540	600	340	295	266	26	8-23
250	573	650	395	350	319	28	12-23
300	608	750	445	400	370	28	12-23
350	700	850	505	460	429	30	16-23
400	775	950	565	515	480	32	16-28
450	850	1050	615	565	530	32	20-28
500	925	1150	670	620	582	34	20-28
